网站升级中

锂离子电池负极材料Li4Ti5O12研究取得新进展

时间:2014-07-08 08:35来源:cbcu 作者:日 光
点击: 次
锂离子电池以其高能量、高功率密度等特点，在小型移动电子设备上得到了广泛应用，目前正致力于开发电动汽车以及智能电网用长寿命锂离子储能电池。
　　尖晶石结构的Li4Ti5O12作为一种新的负极材料，正逐渐成为研究热点。Li4Ti5O12其电位平台在1.54V，高的电位平台避免了锂枝晶的形成，从而提高了电池的安全性能；同时在锂离子嵌入/脱出过程中的体积“零应变”，具有潜在的循环性好的优势。
    纯Li4Ti5O12为宽带隙材料，具有低的电子电导率，无法在大电流密度下进行充放电；而且以Li4Ti5O12为负极的锂离子电池在使用和贮存过程中由于表面催化反应，有持续胀气问题，带来一定安全隐患和降低循环寿命。
    对其进行表面包覆是解决其问题的有效途径之一，但如何得到均匀的包覆层以及实现在较低温度下得到高电导率的包覆层一直是一个重要的技术难题。
　　中国科学院物理研究所/北京凝聚态物理国家实验室(筹)的清洁能源实验室E01组博士生赵亮与胡勇胜研究员等提出了一种利用含氮元素离子液体实现均匀薄层(1-2nm)含氮元素掺杂碳包覆Li4Ti5O12负极材料的技术，包覆改性后的材料显示了突出的循环性(半电池循环2000次容量保持率83%)与倍率特性(在10C(6分钟充放电)倍率下容量保持率80%，容量为129 mAh/g)。
    这种方法的优点在于：离子液体具有较低的蒸汽压，在热处理过程中不会有溶剂挥发的问题，所以易于形成均匀的包覆层；离子液体有种类丰富的阴、阳离子可以选择，便于调节其中氮的构型和含量。此外，该低温包碳方法还可以推广到对其它电极材料的包覆。以上工作发表在Adv. Mater. , 23, 1385-1388, 2011上。
　　为了进一步研究氮元素掺杂包碳的机理，与SF5组的博士生丁子敬和孟胜研究员合作，构建了graphene-或N-doped graphene-Li4Ti5O12界面结构模型，获得了界面电荷转移的图像，间接说明通过氮掺杂可以提高表面电导；通过包覆，可以消除Li4Ti5O12表面的不饱和悬键，有利于提高其循环稳定性，也可能有利于解决Li4Ti5O12基锂离子电池的胀气问题。以上工作发表在Phys. Chem. Chem. Phys., 13, 15127-15133, 2011上，并申请了相关发明专利。
　　上述工作得到了科技部储能材料研究创新团队、科学院知识创新工程能源项目群方向性项目、科学院百人计划、基金委能源项目群重点项目、广东省科技厅的支持。

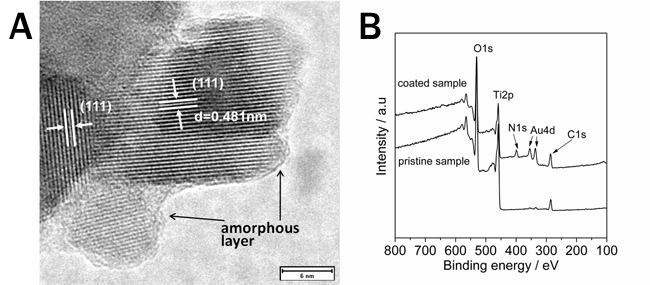

　　图1：氮元素掺杂碳包覆的Li4Ti5O12的表征结果：(A)为透射电镜图片，可以看出颗粒表面形成了均匀的无定型包覆层；(B)为包覆前后样品的XPS，包覆后出现了氮元素的峰。

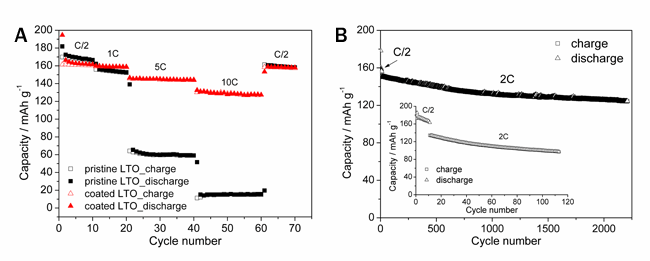

　　图2：氮元素掺杂碳包覆的Li4Ti5O12的倍率性能(A)和半电池的循环性能(B)，(B)图插图是原始样品的循环性能。

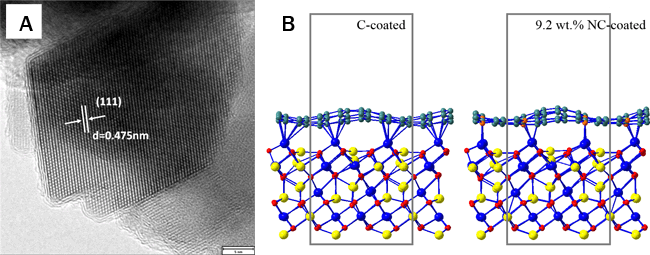

　　图3：(A) CVD方法制备的碳包覆Li4Ti5O12样品，可以看出表面有1-2层的graphene包覆层；(B) graphene-或N-doped graphene-Li4Ti5O12界面模型的侧视图，Li4Ti5O12界面为Ti原子终止层。


(责任编辑：admin)
文章标签：
作者：日 光 ，如若转载，请注明出处：http://m.propertyspy.cn/a/zixunzhongxin/kejiqianyan/2014/0708/4457.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢

  • 商用无人机用新型锂电池问世

    NEC Energy Devices公司日前宣布，其开发出了用于商用无人机的锂离子二次电池的原型，并计划推出产品。据介绍，与使用无人机中常见的锂聚合物二次电池相比，使用新开发的电池能够使可飞行次数达到前者的两倍以上。 NEC此次新开发了比单位重量的电力容量更大的
    2017-01-20 16:55
    		•

  • 如何防止锂电池爆炸 斯坦�？蒲Ъ页鲂抡�

    近日，一项在线发表于《科学进步》杂志的新研究显示：一种静电纺丝材料制成的核壳结构的分离器，其聚合物壳在高温下会发生溶解，释放出阻燃材料，可以有效防止锂电池起火燃烧。 锂电池，如今广泛应用于消费类电子设备，例如智能手机、平板电脑、智能硬件等等
    2017-01-17 17:35
    		•

  • 分子灭火器能防电池爆炸

    你再也不用担心智能手机会爆炸了�？蒲Ъ乙丫杓瞥鲆恢秩然罨肿用鸹鹌�，能让锂电池更安全。 这类电池在人们日常生活中应用越来越广泛，涉及移动电话、笔记本电脑以及所有的电动汽车。虽然科学家在不断改进离子电池，但仍存在着火风险。近日，美国斯坦福大
    2017-01-16 10:42
    		•

  • 万钢:解决电动车里程问题不能只靠加电池

    1月14日在2017电动车百人会上，全国政协副主席、科技部部长万钢发表了长达1个小时的报告。他表示，中国新能源汽车保有量已达100万辆，占到世界的50%比重。 全国政协副主席、科技部部长万钢 众所周知，由于政策调整，2016年新能源汽车销量并未达到业界预期，但
    2017-01-16 09:56
    		•

  • 续航提高两倍 韩国光科院研发新型锂电池

    电池科技日新月异，电动车的行车距离也日益改善！韩国科学家发布最新款电动车，每次充电可行驶 300 公里之远，续航力是一般电动车款的两倍，储存电量更是 4 倍之多。 Business Korea 11 日报导，光州科学技术院（Gwangju Institute of Science and Technology
    2017-01-13 15:26
    		•

  • 石墨烯与3D打印如何颠覆锂离子电池行业?

    摘要： 在倍率性能测试中，发现LTO负极的倍率性能，要明显低于LFP正极的倍率性能，这主要是两个方面的原因造成的，首先LTO的电子电导率要低于LFP材料（6.1和31.6S／cm），其次LTO颗粒药明显大于LFP（200和50nm），这影响了Li+的扩撒和电荷交换。 石墨烯和3D
    2016-12-29 15:22
    		•

  • 改进型“锌离子电池” 电池性能大幅提升

    随着三星Note7手机爆炸事件的持续发酵，手机硬件安全问题也引起大众关注。为什么电动汽车、手机爆炸事件时有发生？因为锂离子电池由于其特性具有一定安全隐患。近日，南开大学化学学院博士研究生张宁针对水系锌离子电池设计出全新正极材料及电解液，使得锌离
    2016-12-07 10:48
    		•

  • 新发现：新型太阳能电池/织物/滴电流

    千万别错过，上周，在无尘室和纳米技术界又有了一些新发现。第一版使用新型涂层的钙钛矿太阳能电池的转化效率已经超过了20%的效率化，可以与许多商业太阳能电池齐头并进了。这款电池构造灵活且制作简单，可以产生超过半伏的电力。太阳能电池是由廉价且日益流
    2016-12-06 17:21
    		•

  • 开新能源车 不要虐电池

    如今，新能源电动汽车越来越受到人们的关注。与传统汽车相比，在使用新能源电动汽车时，四个细节需要特别注意。 不要急加速急减速 新能源电动汽车提速快，在起步、上坡时，瞬间大电流放电会对动力电池单体电芯造成影响。高温天气急加速、急减速，容易引起电池
    2016-08-08 14:41
    		•

  • 电池开发进入纳米时代

    最近，美国能源部劳伦斯伯克利国家实验室和斯坦福大学等机构的研究人员合作，开发出一种新的X射线显微镜(STXM)技术，可细致地观察锂离子电池充放电过程中的粒子活动情况，这或有助于开发出性能更强大的锂离子电池。 研究小组在最新一期《科学》杂志上发表论
    2016-08-08 13:52
    		•
专题
相关新闻

  • 商用无人机用新型锂电池问世

    NEC Energy Devices公司日前宣布，其开发出了用于商用无人机的锂离子二次电池的原型，并计划推出产品。据介绍，与使用无人机中常见的锂聚合物二次电池相比，使用新开发的电池能够使可飞行次数达到前者的两倍以上。 NEC此次新开发了比单位重量的电力容量更大的
    2017-01-20 16:55

  • 如何防止锂电池爆炸 斯坦�？蒲Ъ页鲂抡�

    近日，一项在线发表于《科学进步》杂志的新研究显示：一种静电纺丝材料制成的核壳结构的分离器，其聚合物壳在高温下会发生溶解，释放出阻燃材料，可以有效防止锂电池起火燃烧。 锂电池，如今广泛应用于消费类电子设备，例如智能手机、平板电脑、智能硬件等等
    2017-01-17 17:35

  • 分子灭火器能防电池爆炸

    你再也不用担心智能手机会爆炸了�？蒲Ъ乙丫杓瞥鲆恢秩然罨肿用鸹鹌�，能让锂电池更安全。 这类电池在人们日常生活中应用越来越广泛，涉及移动电话、笔记本电脑以及所有的电动汽车。虽然科学家在不断改进离子电池，但仍存在着火风险。近日，美国斯坦福大
    2017-01-16 10:42

  • 万钢:解决电动车里程问题不能只靠加电池

    1月14日在2017电动车百人会上，全国政协副主席、科技部部长万钢发表了长达1个小时的报告。他表示，中国新能源汽车保有量已达100万辆，占到世界的50%比重。 全国政协副主席、科技部部长万钢 众所周知，由于政策调整，2016年新能源汽车销量并未达到业界预期，但
    2017-01-16 09:56

  • 续航提高两倍 韩国光科院研发新型锂电池

    电池科技日新月异，电动车的行车距离也日益改善！韩国科学家发布最新款电动车，每次充电可行驶 300 公里之远，续航力是一般电动车款的两倍，储存电量更是 4 倍之多。 Business Korea 11 日报导，光州科学技术院（Gwangju Institute of Science and Technology
    2017-01-13 15:26

  • 石墨烯与3D打印如何颠覆锂离子电池行业?

    摘要： 在倍率性能测试中，发现LTO负极的倍率性能，要明显低于LFP正极的倍率性能，这主要是两个方面的原因造成的，首先LTO的电子电导率要低于LFP材料（6.1和31.6S／cm），其次LTO颗粒药明显大于LFP（200和50nm），这影响了Li+的扩撒和电荷交换。 石墨烯和3D
    2016-12-29 15:22

  • 改进型“锌离子电池” 电池性能大幅提升

    随着三星Note7手机爆炸事件的持续发酵，手机硬件安全问题也引起大众关注。为什么电动汽车、手机爆炸事件时有发生？因为锂离子电池由于其特性具有一定安全隐患。近日，南开大学化学学院博士研究生张宁针对水系锌离子电池设计出全新正极材料及电解液，使得锌离
    2016-12-07 10:48

  • 新发现：新型太阳能电池/织物/滴电流

    千万别错过，上周，在无尘室和纳米技术界又有了一些新发现。第一版使用新型涂层的钙钛矿太阳能电池的转化效率已经超过了20%的效率化，可以与许多商业太阳能电池齐头并进了。这款电池构造灵活且制作简单，可以产生超过半伏的电力。太阳能电池是由廉价且日益流
    2016-12-06 17:21
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736
在线投稿
企业微信号
微信公众号
